2	"PROGRAMMA" PROGRAMMA Il fascicolo di sicurezza DLgs 494/96 Istruzioni tecniche per i lavori in quota in condizioni di sicurezza, ai sensi dell'art.82,16 L.R.1/2005 Esempi pratici
3	"DETTAGLIO PROGRAMMA" DETTAGLIO PROGRAMMA Istruzioni tecniche sulle misure preventive e protettive che consentano, nella successiva fase di manutenzione degli edifici, l’accesso, il transito e l’esecuzione dei lavori in quota in condizioni di sicurezza, ai sensi dell'art.82,16 L.R.1/2005.
4
5
6	"Struttura del D.P.G.R" Struttura del D.P.G.R. T. n° 63/R 2005 (11 articoli) Capo I – Disposizioni Generali Capo II – Istruzioni Tecniche Sezione I - Adempimenti ed Elaborato tecnico della copertura Sezione II - Misure preventive e protettive Capo III – Norme Finali
7	"Capo I" Capo I - Disposizioni Generali Art. 1. Oggetto - attuazione dell’articolo 82, comma 16 della l.r. 1/2005, Art. 2. Ambito di applicazione - interventi riguardanti le coperture (edifici nuovi ed esistenti publ. e priv.) - esclusi gli interventi di manutenzione ordinaria - nei progetti e nella realizzazione applicazione misure preventive e protettive per la porzione di copertura interessata

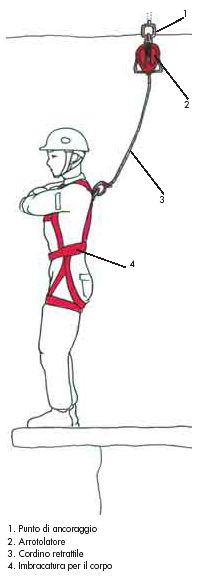

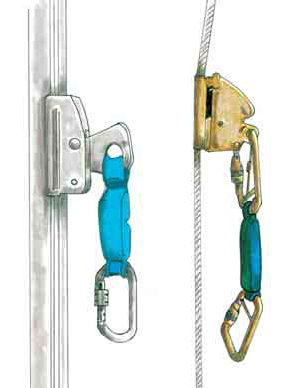

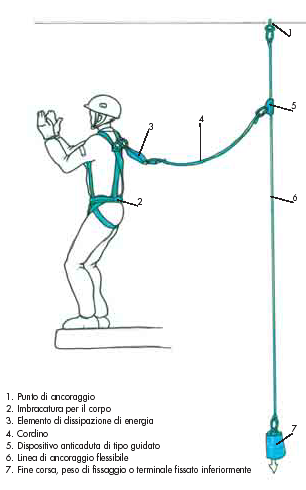

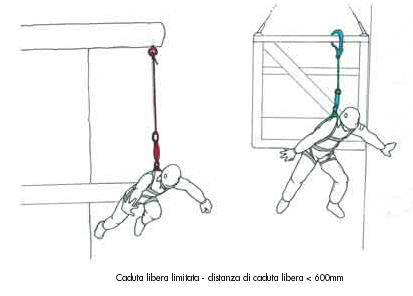

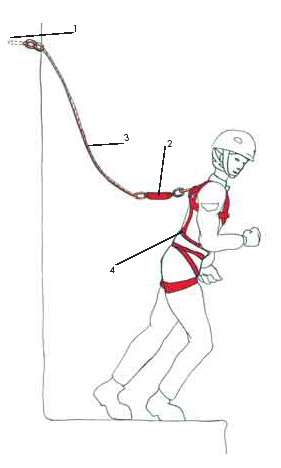

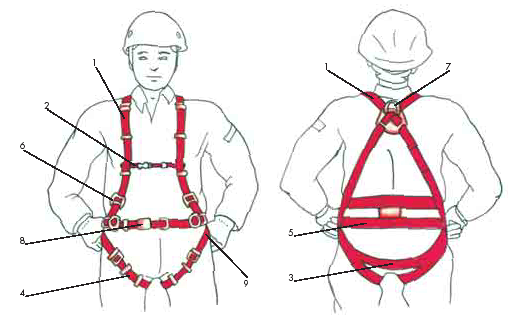

8	"Capo I" Capo I - Disposizioni Generali Art. 3. Definizioni - copertura - percorso di accesso e accesso - transito - Elaborato Tecnico - apprestamenti - sistema di arresto caduta, DPI cadute, (UNI EN 363) - sistemi, punto, linea di ancoraggio e a. strutturale (UNI EN 795) - gancio di sicurezza da tetto (UNI EN 517)
9	"Capo II" Capo II - Istruzioni Tecniche Sez. I - Adempimenti ed elaborato tecnico della copertura Art. 4. e 6 Adempimenti La conformità del progetto alle misure preventive e protettive indicate nella sezione II è attestata dal progettista all’atto di inoltro: - delle istanze di permesso di costruire - della presentazione della D.I.A. - delle varianti in corso d’opera - L’attestazione del progettista è corredata dall’elaborato tecnico della copertura L’elaborato tecnico della copertura costituisce parte integrante del fascicolo di cui all’articolo 4, 1,b) del d.lgs. 494/96 (Art.6)
10	"Capo II" Capo II - Istruzioni Tecniche Sez. I - Adempimenti ed elaborato tecnico della copertura Art. 5. Elaborato Tecnico - redatto in fase di progettazione (C.S.P. o in assenza, Progettista) - completato o aggiornato entro la fine lavori (C.S.E / D.L.) - fa parte del progetto esecutivo ai sensi dell’art.16,5 L. 109/1994 (OOPP) - contenuti specifici….
11	"Capo II" Capo II - Istruzioni Tecniche Sez. I - Adempimenti ed elaborato tecnico della copertura Art. 5. Elaborato Tecnico – contenuti: - elaborati grafici con indicazione copertura ed elementi di sicurezza - relazione tecnica illustrativa delle soluzioni progettuali conformi - planimetria di dettaglio copertura/dispositivi/limiti utilizzo - relazione di calcolo resistenza copertura alle azioni degli ancoraggi - progetto del relativo sistema di fissaggio - certificazione del produttore di dispositivi (UNI-EN 795 UNI-EN 517) - dichiarazione di conformità dell’installatore dei dispositivi di ancoraggio - manuale d’uso e programma di manutenzione dei dispositivi ancoraggio
12	"Capo II" Capo II - Istruzioni Tecniche Sez. II - Misure preventive e protettive Art. 7. Criteri generali di progettazione - misure preventive e protettive sono finalizzate a mettere in sicurezza: a) il percorso di accesso alla copertura; b) l’accesso alla copertura; c) il transito e l’esecuzione dei lavori sulla copertura. - percorsi ed accessi devono essere di tipo permanente - transito/esecuzione dei lavori garantiti da elementi protettivi permanenti o se impossibile progettazione e documentazione di misure provvisorie
13	"Capo II" Capo II - Istruzioni Tecniche Sez. II - Misure preventive e protettive Art. 8. Percorsi di accesso alla copertura interni o esterni e tali da consentire il passaggio di operatori, dei loro utensili da lavoro e di materiali in condizioni di sicurezza ostacoli fissi ineliminabili chiaramente segnalati e protetti illuminazione di almeno 20 lux; dimensionamento in relazione ai carichi di esercizio, tenendo conto dei prevedibili ingombri di materiali ed utensili da trasportare, con una larghezza non inferiore a 0,60 metri per il solo transito dell’operatore. ….

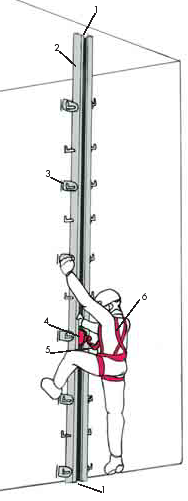

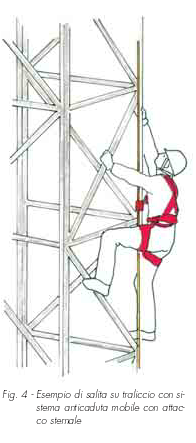

14	"Capo II" Capo II - Istruzioni Tecniche Sez. II - Misure preventive e protettive Art. 8. Percorsi di accesso alla copertura percorsi orizzontali con i lati prospicienti il vuoto protetti contro il rischio di caduta dall’alto; percorsi verticali prioritariamente realizzati con scale fisse a gradini a sviluppo rettilineo; in presenza di vincoli costruttivi possono essere utilizzate scale fisse, scale retrattili, scale portatili Nel caso di percorsi non permanenti devono essere individuate posizioni e spazi in grado di ospitare le soluzioni prescelte, con: scale opportunamente vincolate alla zona di sbarco apparecchi di sollevamento certificati anche per persone in quota; apprestamenti
15	"Capo II" Capo II - Istruzioni Tecniche Sez. II - Misure preventive e protettive Art. 9. Accessi alla copertura almeno di un accesso, interno od esterno, in grado di garantire il passaggio ed il trasferimento di un operatore e di materiali ed utensili in condizioni di sicurezza In particolare un accesso interno deve possedere le seguenti caratteristiche: se costituito da apertura verticale, minimo: l.:0,70 m. – h: 1,20 m. se costituito da una apertura orizzontale od inclinata, dimensionata sui ingombri di materiali ed utensili; minimo il lato inferiore 0,70 metri e sup. > 0,50 mq. i serramenti delle aperture di accesso non devono presentare parti taglienti o elementi sporgenti ed il sistema di apertura dell’anta deve essere agevole e sicuro.

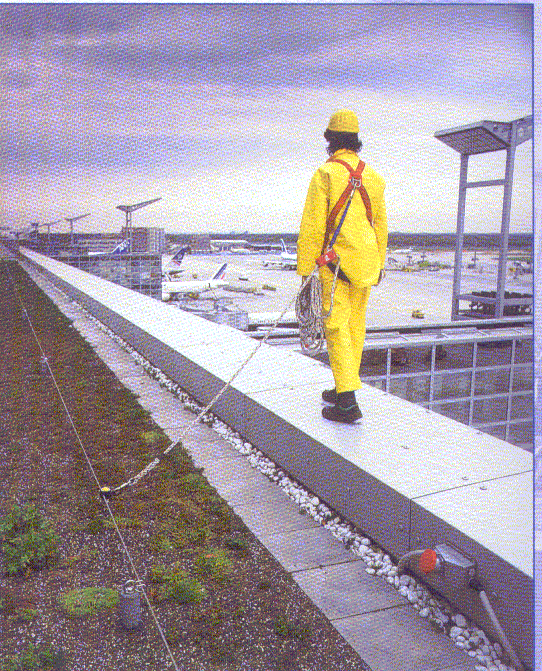

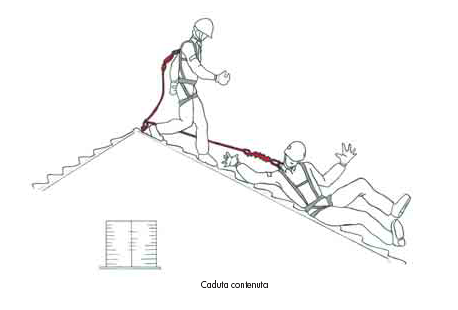

16	"Capo II" Capo II - Istruzioni Tecniche Sez. II - Misure preventive e protettive Art. 10. Transito ed esecuzione dei lavori Il transito sulle coperture il passaggio e la sosta in sicurezza per i lavori di manutenzione mediante elementi protettivi: parapetti; impalcati; reti di sicurezza; linee di ancoraggio e dispositivi di ancoraggio; passerelle o andatoie per il transito di persone e materiali; ganci di sicurezza da tetto. L’impiego di dispositivi di ancoraggio puntuali o ganci di sicurezza da tetto è consentito solo per brevi spostamenti o laddove le linee di ancoraggio risultino non installabili per le caratteristiche delle coperture
17	"Capo III" Capo III - Norme Finali Art. 11. Decorrenza I Comuni entro il termine di centoventi giorni dall’entrata in vigore del presente regolamento adeguano i propri regolamenti edilizi allo stesso; in caso di mancato adeguamento nei termini, il presente regolamento è direttamente applicabile e prevale sulle disposizioni dei regolamenti edilizi comunali in contrasto.
